Механизм FDS-19.1 для краевой двери раздвижной системы FDS-19, черный

FDS-19.1 BL: Механизм для крайних дверей раздвижной системы FDS-19

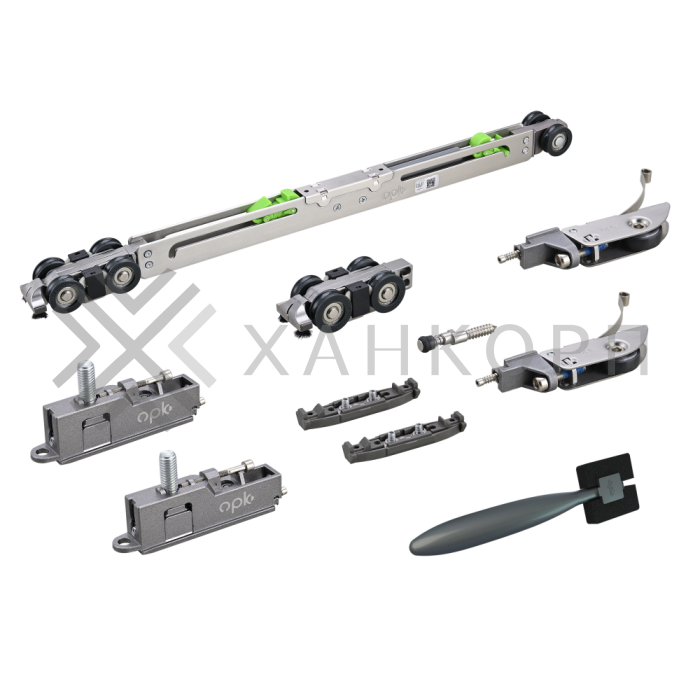

Механизм FDS-19.1 BL представляет собой комплект, предназначенный для монтажа крайних дверей раздвижной системы FDS-19. Отделка механизма выполнена в привлекательной и практичной черной матовой расцветке. Главная задача комплекта — надежно закрепить две крайние двери из стекла в дверном проеме, обеспечивая эстетичный и надежный монтаж.

Преимущества раздвижной системы с данным механизмом:

- Минималистичный и современный дизайн, идеально подходящий для любого интерьера.
- Очень маленькие зазоры между дверями и профилем, что обеспечивает безупречный внешний вид и снижает вероятность сквозняков.
- Резаные углы рамочного профиля и декоративных крышек под углом 90°, придающие конструкции особую аккуратность и завершенность.
- Синхронизация движения дверей снизу, что исключает расхождение дверей при открытии и закрытии.
- Наличие стабилизирующих колес внизу, предотвращающих колебания дверей.
- Легкосъемные каретки, позволяющие легко обслуживать систему.
- Щеточный уплотнитель, защищающий помещение от пыли и шума.
- Демпферы в верхней части трека, обеспечивающие тихое и плавное закрытие дверей.
- Регулируемые винты для точной настройки высоты и наклона.
- Устойчивость против эффекта «парусности», возникающего при сильном ветре или резких изменениях давления воздуха.
- Возможность выбирать один из двух методов установки дверей: прятать в потолочную нишу или устанавливать вплотную к потолку.

Допустимые условия эксплуатации:

- Максимально допустимый вес каждой двери — 80 кг.
- Рекомендуемая толщина стекла — 8 мм.

Необходимое количество комплектов:

Подбор необходимого количества комплектов зависит от количества дверей:

- 2 двери: 2 комплекта FDS-19.1.
- 3 двери: Центральный блок FDS-19.3 плюс два комплекта FDS-19.1 (вариант L или R зависит от направления движения центральной двери).
- 4 двери: Используются два центральных блока FDS-19.4 и два комплекта FDS-19.1 (расположение крайних блоков определяется направлением движения центральных дверей).
- 5 и более дверей: Один центральный блок FDS-19.1, определенное количество промежуточных блоков FDS-19.4 и завершающий блок FDS-19.1.

Что входит в комплект:

Основой конструкции являются верхние и нижние профили (FMPA-6.6), соединяемые двумя боковыми профилями (FMPA-7.6). Для сборки используют 8 винтов (FMPA-15). При установке стекла рекомендуется использовать уплотнитель из ПВХ (FMPA-11.35).

Возможна дополнительная комплектация системами декоративного оформления дверей:
- Декоративная крышка (FMPA-8.6).
- Крышка с зажимом для щеточного уплотнителя (FMPA-9.6; уплотнитель приобретается отдельно).
- Угловая крышка с магнитным уплотнителем и резиновым демпфером (FMPA-10.6).

Завершение композиции:

- Трек FDS-191.6 может быть установлен скрытым способом в потолочную нишу, а небольшие промежутки закрыты декоративной крышкой FDS-195.6 (черный матовый цвет AL/BL или белый MW).
- Открытая установка трека возможна с помощью декоративных боковых крышек FDS-192.6 (AL/BL).
- Нижний край трека оформляют декоративными крышками FDS-193.6 (AL/BL), а стыки закрывают центральной крышкой FDS-194.6 (AL/BL или MW).
- Монтаж декоративных элементов осуществляется с помощью клипс FMPA-18 BL.
- Регулировка трека по высоте и горизонту проводится с помощью винтовых фиксаторов FMPA-16 и регулировочных прокладок FMPA-17.
- Места стыков трека и потолка можно оформить уплотнительной лентой FMPA-20.1 BL.

Удобство сборки:

Специальные инструменты помогут ускорить и упростить процесс сборки:
- FDS-19-T-1: инструмент для проталкивания клипс.
- FDS-19-T-2: линейка для точной разметки длины ремня.
- FDS-19-T-3: натяжитель ремня для регулировки усилия натяжения.
- FDS-19-T-4: приспособление для мгновенного сверления отверстий под регулировочные винты без риска повредить профиль.
