Механизм FDS-19.4R центральной двери для 4-х дверной раздвижной системы FDS-19, правое открывание, черный

Комплект механизма центральной двери раздвижной системы FDS-19.4R BL

Данный комплект предназначен для установки в центральную дверь четырёхстворчатой раздвижной системы FDS-19 с правым открыванием. Оформлен в элегантной чёрной матовой отделке. Информация по монтажу доступна в виде подробной инструкции на вкладке «Чертеж».

Преимущества раздвижной системы с использованием данного механизма:

- Современный минималистичный дизайн, прекрасно впишется в любые интерьерные решения.
- Практически незаметные минимальные зазоры между дверью и корпусом, обеспечивая отличную звукоизоляцию и теплоизоляцию.
- Профиль и декоративные крышки имеют точные уголковые срезы под 90 градусов, придавая конструкции аккуратный и законченный вид.
- Наличие механизма синхронизации внизу, гарантирующего одновременное движение обеих дверей.
- Присутствие стабилизирующих колёс внизу, что устраняет колебание дверей и уменьшает шум при движении.
- Разборные каретки облегчают техническое обслуживание и ремонт системы.
- Щётчатый уплотнитель сверху препятствует проникновению пыли и запахов.
- Надёжный резиновый демпфер в верхней части трека обеспечивает мягкую остановку дверей при закрытии.
- Регулировочные винты позволяют настроить высоту и наклон двери с точностью до миллиметра.
- Специальная система стабилизации предотвращает эффект «парусности», возникающий при сильных порывах ветра.
- Высокая плавность хода дверей обеспечивает комфортные условия эксплуатации.
- Возможность выбора способа установки дверей: можно спрятать в потолок или установить близко к нему.

Особенности выбора комплектов для систем с разным количеством дверей:

Необходимое количество комплектов напрямую связано с числом дверей в вашем проекте:

- 2 двери: нужны два комплекта FDS-19.1.
- 3 двери: сначала устанавливается FDS-19.1, затем центральный блок FDS-19.3 и снова FDS-19.1 (версия L или R зависит от направления движения средней двери).
- 4 двери: монтируются две пары комплектов FDS-19.4 и два FDS-19.1 (средние блоки выбираются с учётом направления движения).
- 5 и более дверей: начинается установка с FDS-19.1, продолжается необходимым количеством FDS-19.4 и заканчивается другим FDS-19.1 (смещённая средняя дверь определяет выбор L или R).

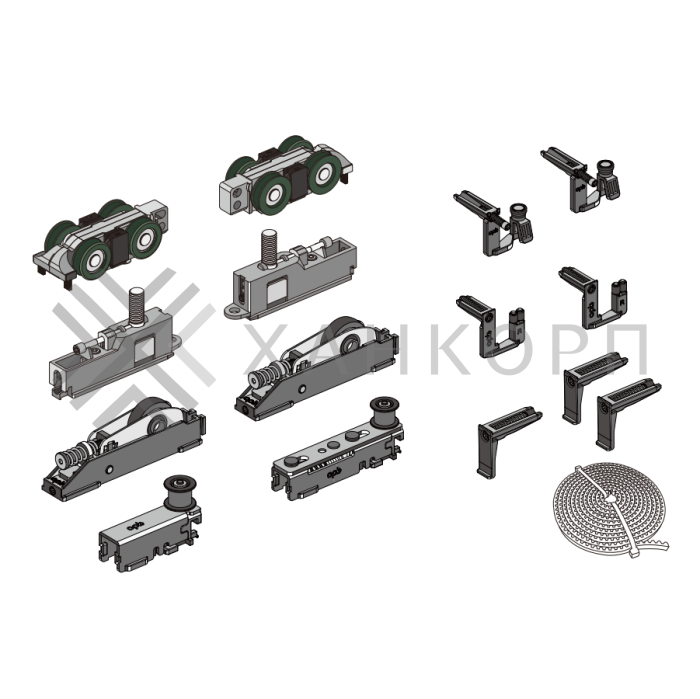

Состав комплекта:

Конструкция основана на верхнем и нижнем профилях (FMPA-6.6), укреплённых двумя боковыми профилями (FMPA-7.6). Соединение профилей производится с помощью 8 винтов (FMPA-15). Для установки стекла в профиль обязательно использовать уплотнитель из ПВХ (FMPA-11.35).

Возможно дополнительное оборудование дверных панелей декоративными крышками:
- декоративная крышка (FMPA-8.6),
- крышка с возможностью присоединения щеточного уплотнителя (FMPA-9.6; сам уплотнитель приобретается отдельно),
- угловая крышка с магнитным уплотнителем и резиновым демпфером (FMPA-10.6).

Окончательная отделка трека:

- Трек FDS-191.6 может быть скрыт в потолочной нише, а оставшиеся зазоры закрываются декоративной крышкой FDS-195.6 (AL/BL или MW).
- Если трек остаётся открытым на потолке, его бока закрываются декоративными панелями FDS-192.6 (AL/BL).
- Нижняя сторона трека закрыта декоративными колпачками FDS-193.6 (AL/BL), а стыки покрыты центральной крышкой FDS-194.6 (AL/BL или MW).
- Для монтажа декоративных покрытий необходимы клипсы FMPA-18 BL.
- Если необходимо увеличить длину трека или декоративных элементов, применяется пластиковая прокладка FMPA-14 BL.
- Выравнивание трека по горизонтали достигается регулировочными винтами FMPA-16 и подставками FMPA-17.
- Оставшиеся щели между потолком и треком закрываются специальной уплотнительной лентой FMPA-20.1 BL.

Дополнительные инструменты для сборки:

- FDS-19-T-1: инструмент для удобного ввода клипс.
- FDS-19-T-2: мерило для точного расчёта длины ремня.
- FDS-19-T-3: натяжитель ремня для правильной регулировки усилия.
- FDS-19-T-4: приспособление для быстрого сверления отверстий под винты без сверла.
