Механизм FDS-19.3R центральной двери для 3-х дверной раздв. с-мы FDS-19, правое открывание, черный

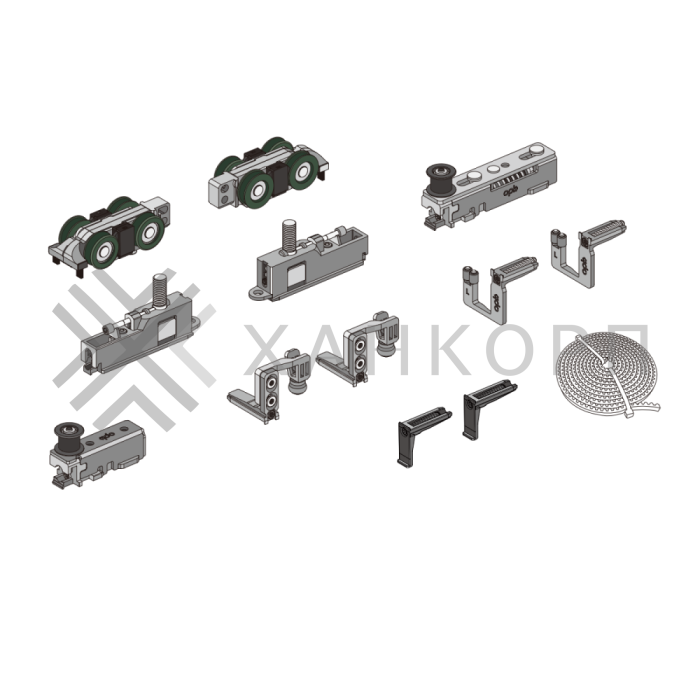

Комплект механизма центральной двери раздвижной системы FDS-19.3L BL

Комплект предназначен для установки в центральную дверь трёхстворчатой раздвижной системы серии FDS-19. Предусмотрен правосторонний механизм открывания, выполненный в чёрной матовой отделке. Подробная инструкция представлена на странице «Чертеж».

Максимально допустимая нагрузка: до 80 кг. Толщина используемого стекла: 8 мм.

Ключевые преимущества данной системы:
- Минималистичный внешний вид - Незаметные монтажные швы - Аккуратная обработка кромок (углы срезаны под 90 градусов) - Нижний механизм синхронизации движений створок - Специальные стабилизирующие колёсики - Удобство разборных роликов-кареток - Наличие щеточных уплотнителей - Установка эластичного демпфера сверху - Простота настройки положения дверей регулировочными винтами - Исключается эффект «парусности», обеспечивая устойчивость и плавность хода - Возможны два варианта монтажа: встроенная конструкция или крепление вплотную к потолку

---

Варианты комплектаций для различных конфигураций дверей:

Количество дверей → Рекомендуемые наборы комплектующих:

- Двухстворчатые системы: FDS-19.1 + FDS-19.1

- Трёхстворчатые системы: FDS-19.1 + FDS-19.3 + FDS-19.1. Направление открывания центральной двери задаётся выбором стороны (L / R)

- Четырёхстворчатые системы: FDS-19.1 + FDS-19.4 + FDS-19.4 + FDS-19.1. Створки открываются в зависимости от выбранного направления открытия центральных дверей (L / R)

- Многодверные системы (более четырёх дверей): FDS-19.1 + несколько модулей FDS-19.4 + заключительный модуль FDS-19.1, центральный механизм выбирается в зависимости от нужного направления сдвигания (L / R)

---

Требуемые материалы для монтажа:

- Профили для формирования структуры двери: верхний и нижний FMPA-6.6, боковые направляющие FMPA-7.6 - Крепёжные элементы: набор винтов FMPA-15 - Уплотнительные вставки: ПВХ-профиль FMPA-11.35 - Варианты отделки боковой поверхности дверей: • Декоративная крышка FMPA-8.6 • Гладкий вариант FMPA-9.6 с возможностью установки щеточного уплотнителя FMPA-19.1 • Усиленное исполнение с угловым элементом FMPA-10.6 и магнитным уплотнителем FMPA-13 и резиновым амортизатором FMPA-12.1

---

Аксессуары для завершения оформления трека:

- Монтаж декоративных крышек осуществляется клипсами FMPA-18 BL - Для увеличения длины используются пластиковые переходники FMPA-14 BL - Выравнивание уровня трассы производится посредством винтов FMPA-16 и прокладок FMPA-17 - Полосы герметизации щелей обеспечивается специальным профилем FMPA-20.1 BL

---

Рекомендованные вспомогательные инструменты:

- Соединение деталей трека выполняется инструментом FDS-Tool-1 - Измерение длины ремней делается инструментом FDS-Tool-2 - Натягивание ремня возможно с использованием инструмента FDS-Tool-3 - Создание аккуратных отверстий под регулировочные винты достигается с помощью устройства FDS-Tool-4

---
