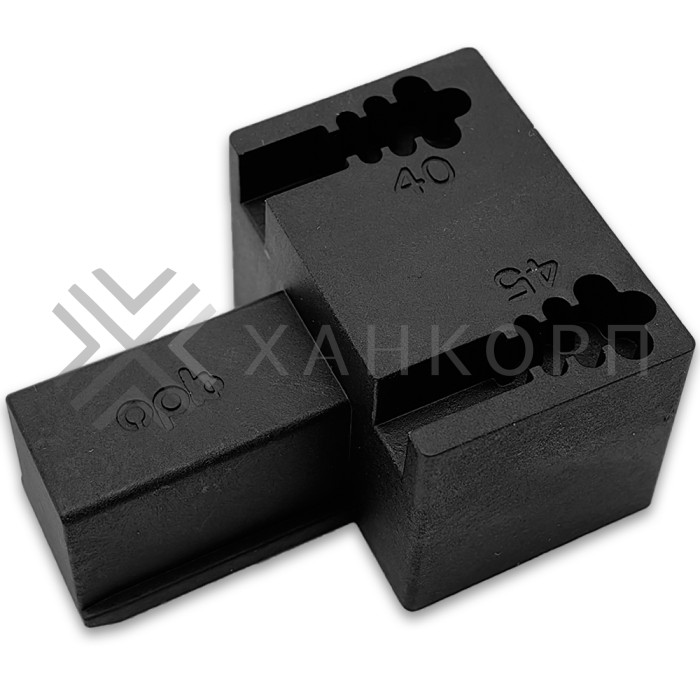

Инструмент для определения размера ремня FDS-19-T-2

FDS-19-T-2: инструмент для измерения длины ремня

Собирая раздвижную систему FDS-19, необходимо правильно рассчитать количество комплектов, учитывая количество дверей. Приведём инструкции по подбору нужного набора:

- 2 двери: FDS-19.1 + FDS-19.1.
- 3 двери: FDS-19.1 + FDS-19.3 + FDS-19.1 (выбор позиций L/R зависит от направления центрального блока).
- 4 двери: FDS-19.1 + FDS-19.4 + FDS-19.4 + FDS-19.1 (позиции L/R зависят от направления среднего сегмента).
- 5 и более дверей: начните с FDS-19.1 + столько модулей FDS-19.4, сколько нужно, и добавьте в конце другой модуль FDS-19.1 (также выберите позицию L/R в зависимости от центра).

Профили и комплектующие для сборки

Система собирается из следующих основных элементов:
- верхний и нижний профиль (FMPA-6.6),
- два боковых профиля (FMPA-7.6),
- восемь винтов (FMPA-15),
- ПВХ уплотнитель (FMPA-11.35) для установки стекла в профиль.

Также можно дополнить систему тремя видами декоративных боковых крышек:
- декоративная крышка (FMPA-8.6),
- крышка с защёлкой для щеточного уплотнителя (FMPA-9.6; уплотнитель идёт отдельно),
- угловая крышка с магнитным уплотнителем и резиновым демпфером (FMPA-10.6).

Оформление трека и декорация системы

Потолочный трек FDS-191.6 можно укоротить или расширить, установив декоративную крышку FDS-195.6 (цвета AL/BL или MW). Если трек расположен открытым на потолке, его боковые грани можно закрыть декоративными крышками FDS-192.6 (AL/BL). Нижний край трека оформляется декоративными краевыми крышками FDS-193.6 (AL/BL), а место стыковки соседних участков закрывается центральной крышкой FDS-194.6 (AL/BL или MW).

Для крепления декоративных крышек понадобятся клипсы FMPA-18 BL. Пластиковые клипсы FMPA-14 BL помогают увеличить длину трека и декоративных элементов. Чтобы выровнять трек по горизонту, воспользуйтесь регулировочными винтами FMPA-16 и специальными прокладками FMPA-17. Маленькие зазоры между потолком и треком закроются уплотнительной лентой FMPA-20.1 BL.

Инструменты для облегчения сборки

Чтобы облегчить сборку раздвижной системы FDS-19, мы предлагаем следующие полезные инструменты:
- FDS-19-T-1: средство для установки клипс.
- FDS-19-T-2: устройство для измерения длины ремня.
- FDS-19-T-3: приспособление для регулировки натяжения ремня.
- FDS-19-T-4: устройство для пробивки отверстий под регулировочные винты без сверления.
